Функционални спецификации
Приложение: компютър, компютър към проектор, плазмен телевизор, LCD или CRT монитор или приемник с плосък - панел, мултимедия с висока разделителна способност.
Поддържа горещо включване на DVI дисплейни устройства.
Резолюции до 2560x1600/60Hz/1920x1080/120Hz.
Поддържа предаване на цифров сигнал и RGB аналогов сигнал.
Опаковка: PE торба
По поръчка: OEM ODM
Възможност за доставка: 100 000 броя/броя на месец.
| Параметри | ||||||
| Спецификация | Предимства | |||||
| Проводници | 99,99% свободна-кислород мед | за предоставяне на високо{0}}качествен и стабилен цифров сигнал | ||||
| Изолация (вътрешно яке) | HD-PE | Използвайки разпенен PE като изолация, осигурете качество на изображението и предавайте сигнала на изображението със стабилност. | ||||
| Първо екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Второ екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Трето екраниране | 95% AL+MG оплетка | за максимално избягване на EMI и RFI | ||||
| Изолация (външно яке) | Екологично PVC яке/предпазен найлонов ръкав. (цвят по избор) | Дълъг живот; добра защита на кабела; | ||||
| безопасно | ||||||
| външен вид | Инжекционна пластмаса, Zn или Al сплав Метална обвивка | Приятно изглеждащ DVI КАБЕЛЕН продукт от-висок клас | ||||
| Конектор | Позлатен | гарантира превъзходен трансфер на сигнал и живот на максимална производителност | ||||
| Конфигурация | 24+1 щифт | Напълно съвместим с DVI спецификацията | ||||
| Сертификация | RoHS, UL, CE | Оторизиран сертификат за безопасност и сигурност | ||||
| Цвят | Перлено златисто, матово черно, сребристо, златисто, блестящо черно, бял порцелан, черен порцелан, хромел И ПОВЕЧЕ | Разнообразие от цветови варианти и атрактивен дизайн за задоволяване на нуждите на различни клиенти | ||||
| Наличен габарит | 24/26/28/30AWG | AWG по избор | ||||
| Външен диаметър | 9,0 мм, 8,0 мм, 7,3 мм, 6,0 мм | AWG съответства на външния диаметър. | ||||
| 24AWG-9,0 мм 26AWG-8,0 мм | ||||||
| 28AWG-7,3 мм 30AWG-6,0 мм | ||||||
| Налични варианти и дължини | V2.0 до 40m (1-20m) по избор | Различни дължини за различна употреба | ||||
| V1.4 до 100 м (1-50 м) по избор | ||||||
| Електротехника | Опаковане и доставка | |||||
| Контрол на качеството | работа в съответствие с разпоредбите и правилата в ISO9001:2008 | Подробности за опаковката: Полиетиленова торба за индивидуална опаковка и картонена кутия за контейнерна пратка. Или по желание на клиента. | ||||
| Напрежение | DC300V 5M ома/10ms | Порт: Shen zheng | ||||
| Изолационно съпротивление | 10M мин | Време за изпълнение: | ||||
| Контактно съпротивление | 2 ома макс | Количество (броя) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Работна температура | -25 градуса -80 градуса | Прогн. Време (дни) | 14 | 17 | 21 | По договаряне |
| Скорост на трансфер на данни | 10Gbps макс | |||||
| Диференциален импеданс | 100±10Ω(TDR) | |||||
Представяне на продукта

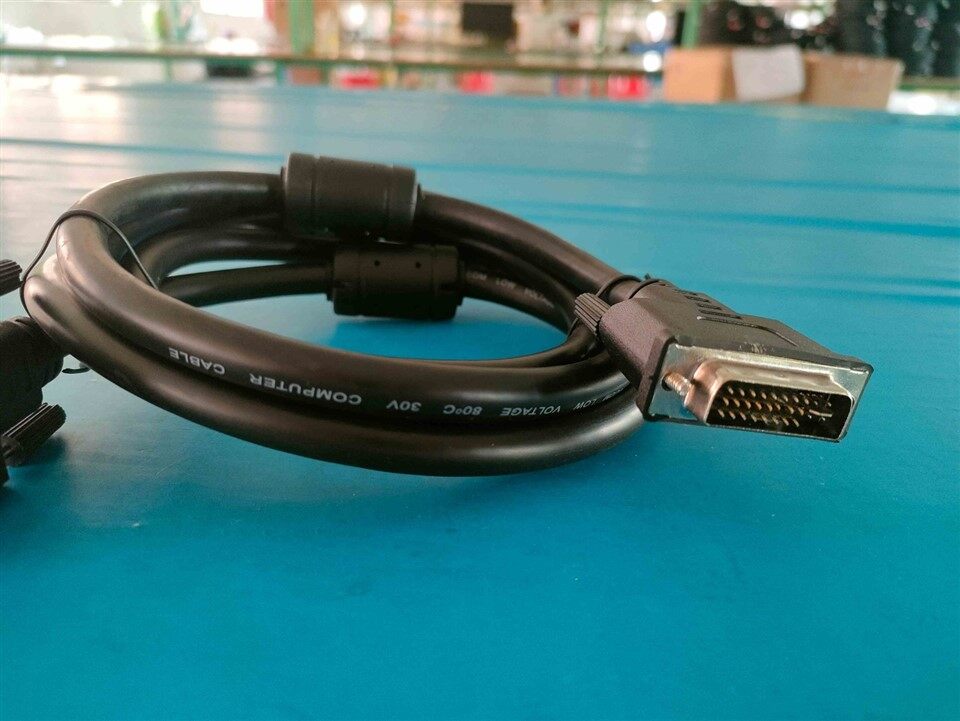

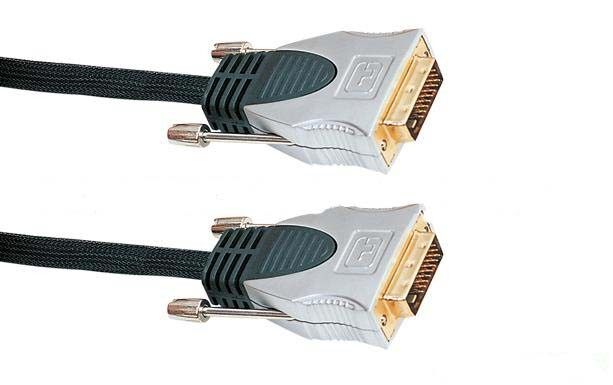

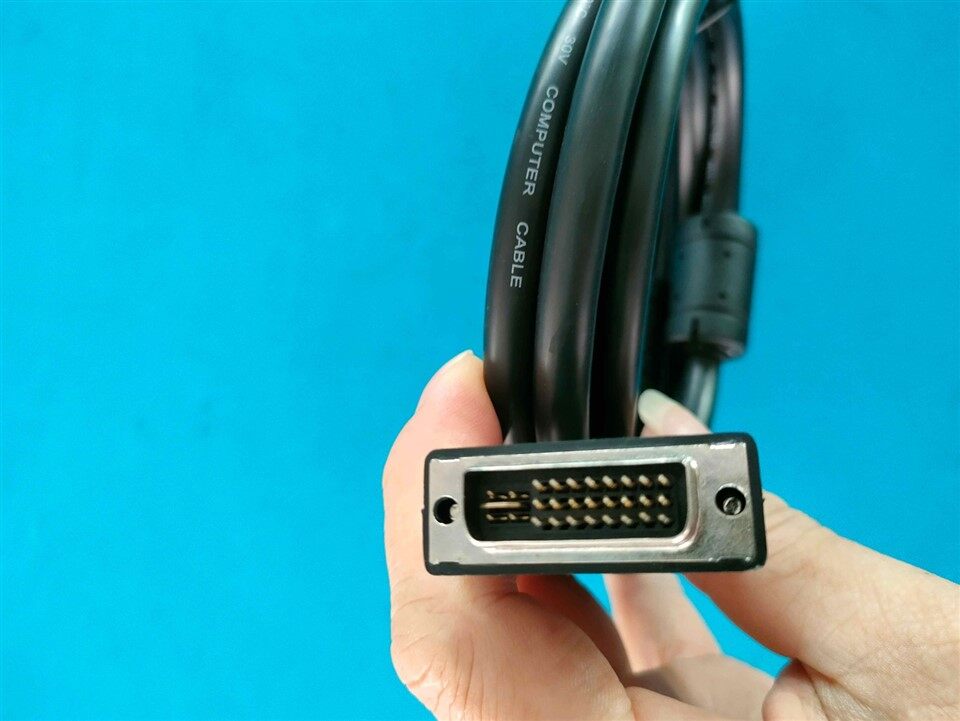

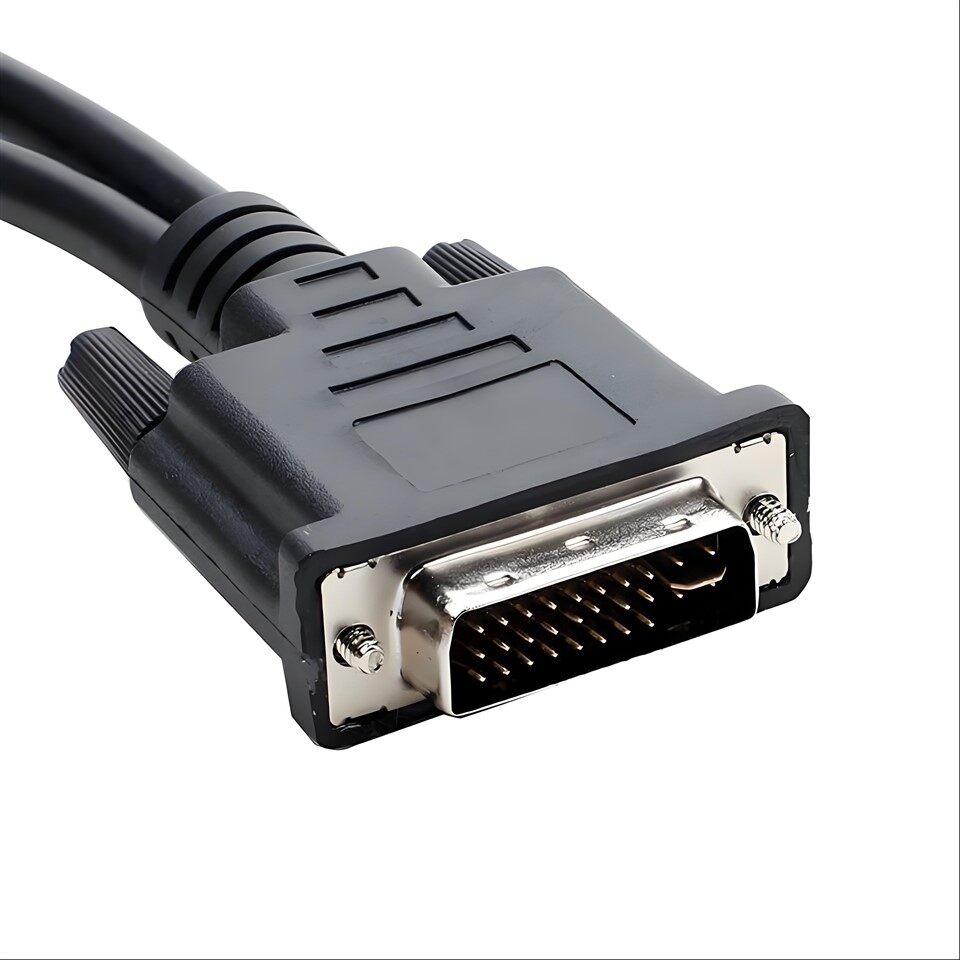

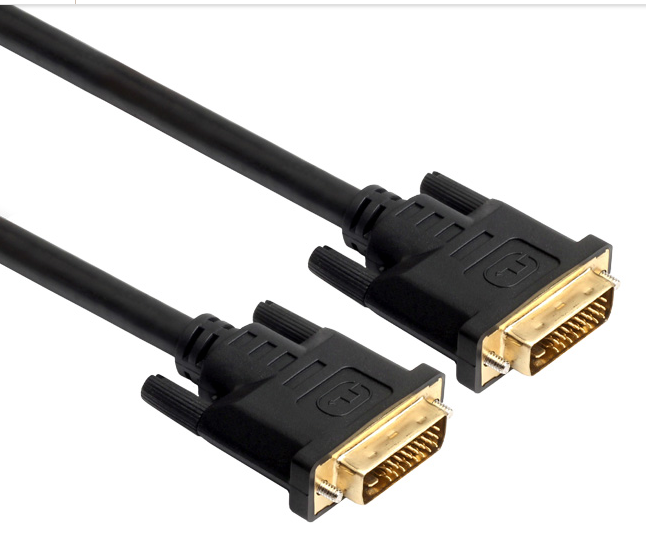

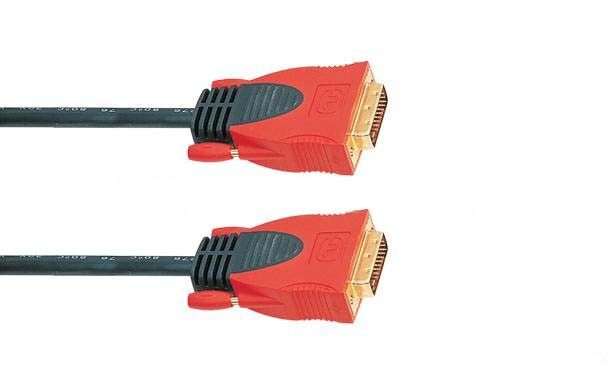

HD5001 dvi 24+5 кабел е високо{2}}качествен DVI-I 24+5 мъжки-към-кабел за обществена връзка, специално проектиран за професионално оборудване, целящ да осигури стабилни и ефективни решения за предаване на аудио и видео сигнал за глобални купувачи на оборудване. Този продукт приема прецизния интерфейсен стандарт DVI-I 24+5, поддържайки едновременното предаване на цифрови сигнали и VGA аналогови сигнали, осигурявайки безпроблемна връзка и дисплей с изключителна производителност между вашите графични карти, монитори, модерни принтери и други устройства. От екстериора до вътрешната структура, всеки детайл е щателно проектиран и стриктно тестван, за да отговори на взискателните изисквания на различни професионални сценарии на приложение.
Пет основни елемента на водещата dvi 24+5 кабелна технология
1. Пълно покритие на сигнали с двоен-режим, изключителна 24+ 5-щифтова структура (24 цифрови канала +5 аналогови канала), няма нужда от преобразуватели за директно свързване към VGA устройства, решаване на проблема със съвместимостта на фрагментирани устройства и намаляване на разходите на клиентите за доставка с 30%
2. Военна -система против-смущения, четири-слойна екранираща архитектура: алуминиево фолио (AL) → метализиран полиестер (ML) → 96% покритие, тъкане на медна мрежа → филтриране с двоен магнитен пръстен. Измерено за намаляване на електромагнитните смущения с 85%, отговарящи на стандартите за сертифициране на FCC/CE клас B
3. Лабораторна -стабилност на предаване, ▶26/28/30AWG опционална сърцевина от-безкислородна медна тел (съпротивление по-малко или равно на 0,017Ω•mm²/m)
В сравнение с обикновените медни проводници, степента на затихване на сигнала е намалена с 62% и той все още може да предава с вярност по 10-метрова линия
4. Издръжлив дизайн за промишлени сценарии, с дебелина на златния слой до 50μ", способен да издържи повече от или равно на 5000 вмъквания и премахвания (стандарт IEC 60512)
Опции за двоен външен диаметър от 9,0/10,5 мм. За сценарии с-тежко оборудване изберете дебелия диаметър за устойчивост на огъване
5. Гъвкаво персонализирано решение, свободно персонализирано по дължина от 1 до 10 метра, с ±0,5dB контрол на загубата на сигнал като стандарт в рамките на 3 метра
Поддържа черни/сиви опции за външна облицовка, подходящи за изискванията за съответствие на цветовете на медицински и промишлени контролни устройства
Сценарии за приложение в индустрията
1. Графични работни станции, като NVIDIA Quadro графични карти /EIZO дисплеи, 8K рендиране без загуба на предаване, цветова разлика ΔE<1.5
2. Индустриалните принтери, като HP PageWide array печатащи глави, синхронизират 128 сигнала на мастиленоструен контролер
3. Медицинските изображения, като ултразвукови диагностични инструменти /DICOM дисплеи, са устойчиви на електромагнитни смущения в операционната зала и имат нулев битов процент на грешка
4. Наблюдение на сигурността, като много{1}}екранни контролни конзоли/матрични комутатори, със стабилно предаване на дълги-разстояния над 30 метра
5. Автоматизирани производствени линии, като PLC контролни терминали/конзоли за управление на роботизирана ръка, с масло{1}}устойчиви PVC външни капаци и IP54 защита
-Задълбочени технически често задавани въпроси
Q1: Какви са съществените разлики между dvi 24+5 кабел и DVI-D 24+1 кабел?
Основната разлика е в каналите за аналогов сигнал: DVI-I запазва 4 групи от RGB+1 група аналогови линии HSYNC (т.е. допълнителни 4 пина), които
може да се свързва директно с VGA устройства, докато DVI-D поддържа само чисти цифрови сигнали.
В2: Защо диаметърът на проводника 28AWG се препоръчва за предаване над 3 метра?
Диаметърът на проводника има експоненциална връзка със съпротивлението: 26AWG(0,13Ω/m) срещу 28AWG(0,21Ω/m). Когато 28AWG се използва на 5-метрова линия, общият импеданс се намалява с 37%, а затихването на сигнала се контролира в рамките на -2dB, предлагайки най-добра цена.
В3: Каква е ролята на двойните магнитни пръстени в промишлени среди?
Магнитният пръстен потиска високо{0}}честотните смущения чрез принципа на дросела за общ режим: първият филтрира шум над 100MHz (като смущения на 5G базова станция), а вторият елиминира обратната връзка от импулсни захранвания (често срещан проблем с честотните преобразуватели).
