Функционални спецификации
Модел №:HD109
Версии:RG6
Външен вид:Шприцоване
Тип конектор:TV9.5 F TO M (90 градуса)
Конектор:24K позлатено-
Диригент:CCS
габарит:1.0MM 18AWG
Изолация:PE
Екраниране:AL+ оплетка (дву-слойно екраниране)
Външен диаметър:6,8 мм
яке:черен
цвят:черен
Дължина:3FT до 150FT (1m-50m) по избор
Използвайте:CATV/CCTV камера/антена
Представяне на продукта
Акценти в дизайна на проводника за коаксиален кабел HD109 RG6: Специално проектиран за стабилно предаване на сигнал в среди с висока -смущения, той разполага с дву-слойна екранираща структура и 90-градусови коленови конектори, решавайки проблема с окабеляването в затворени пространства.
Технически анализ и предимства

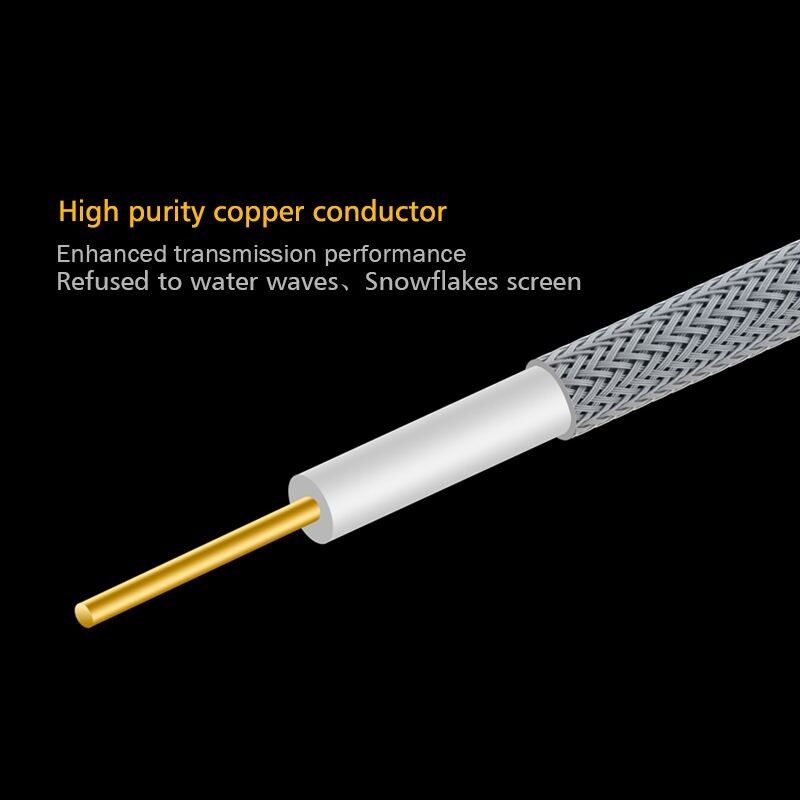

1. Диригент
Материал: CCS (плакирана с мед-стомана
Предимства: 1,0 mm (18AWG) груб дизайн на сърцевината, меден слой осигурява електрическа проводимост, стоманена сърцевина подобрява якостта на опън (300% по-висока от чистата мед), подходяща за -тръбна конструкция с резба на дълги разстояния. Избягвайте счупване по време на монтажа и намалете затихването на сигнала.

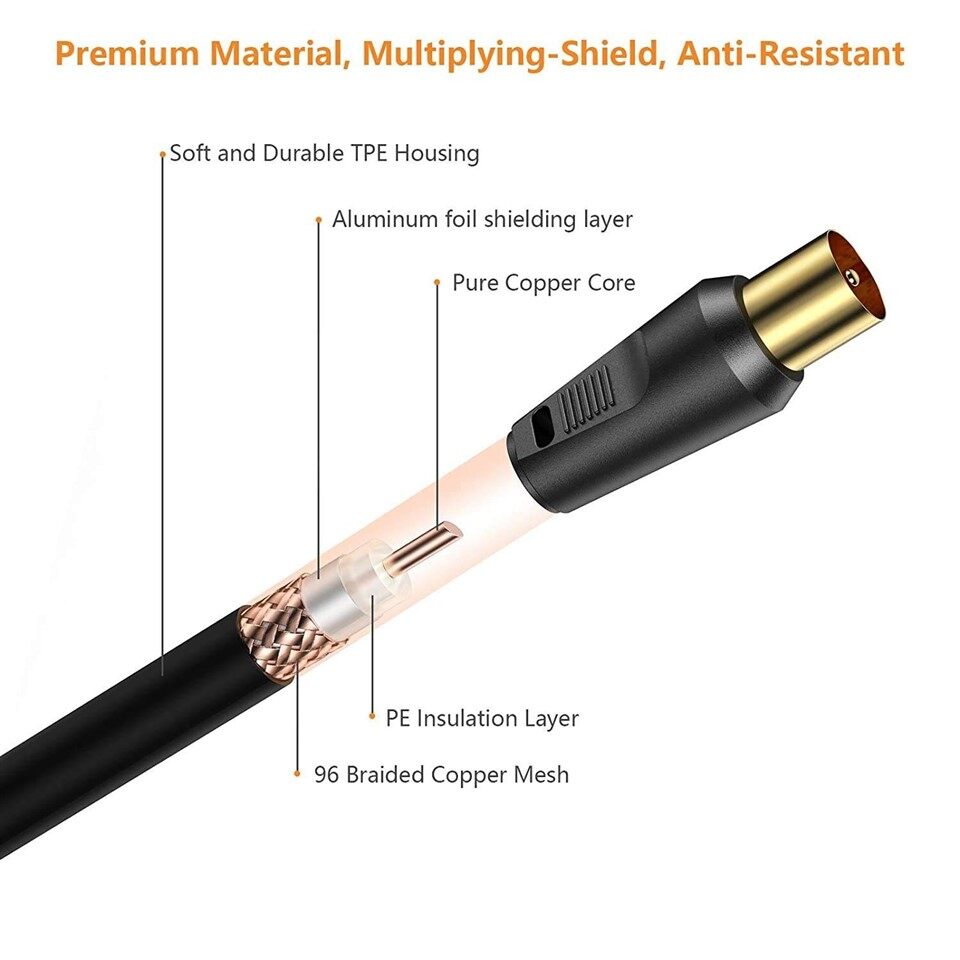

2. Екраниращ слой (екраниране)
Структура: слой AL фолио + медна мрежа (дву-слойно екраниране)
Предимства: Алуминиевото фолио блокира високо{0}}честотни смущения (като 5G базови станции), докато плетената мрежа абсорбира ниско{2}}честотен електромагнитен шум (като моторно оборудване) с екранираща ефективност от над 95%. Двойната застраховка гарантира, че няма снежинки в CATV/екрана за наблюдение.
3. Конектор

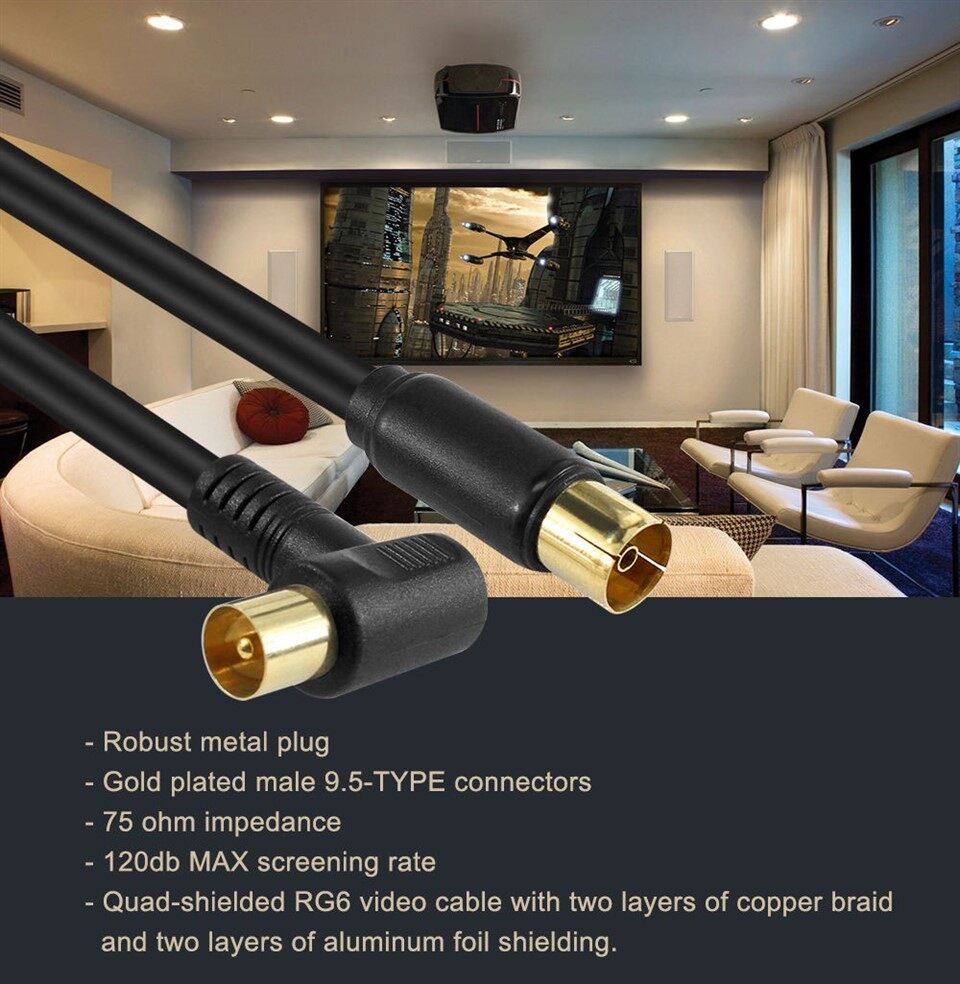

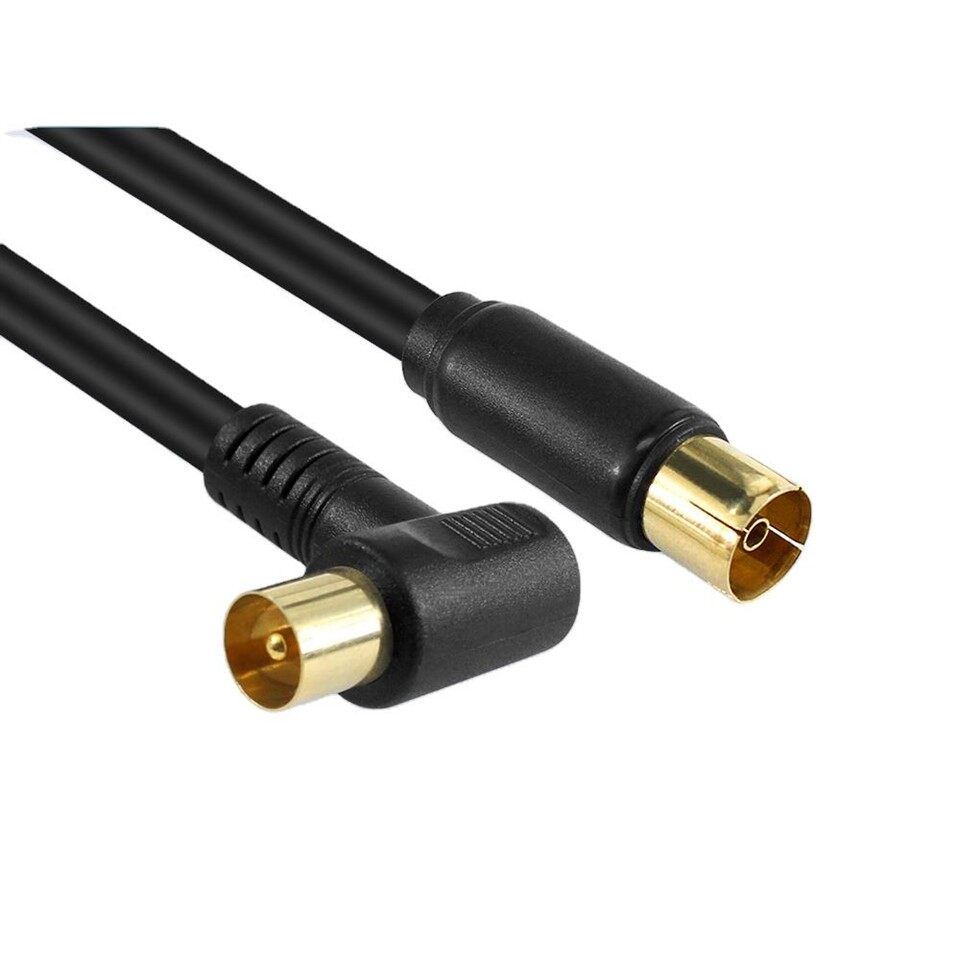

TV9.5F TO M 90-градусов коляно
Предимства: L-образното коляно пасва на ъгъла на стената или на гърба на оборудването, спестявайки 50% от пространството за монтаж. Той е шприцован и е водоустойчив и против-разглобяване.
Сценарии на приложение: Вграден монтаж на камери за наблюдение, окабеляване зад стените на телевизора.
4. Яке
Черен PVC външен слой (Външен диаметър: 6,8 mm)
Предимства: Износоустойчив-и UV-устойчив, стабилна работа в среда, варираща от -40 градуса до 80 градуса, устойчив на дъжд и корозия на открито.
5. Гъвкаво персонализиране (дължина)
1 метър до 50 метра (3FT-150FT), поддържа рязане при поискване и може да се свърже директно към устройството без инструменти.
Процес на производство на коаксиален кабел (опростен до 4 ключови стъпки)
1. Обработка на проводник, изтегляне и оразмеряване на стоманена тел с медно-CCS покритие, толеранс на диаметъра ±0,02 mm
2. Изолиращо леене под налягане, с равномерен слой PE пяна, обвит около, и откриване на концентричност > 97%
3. Ламиниране на екраниращ слой, AL фолио + 128-плетена медна мрежа с висока{2}} плътност, екраниращо покритие 100% визуална проверка
4. Формиране на обвивка, дву-слойна екструзия + UV защитен слой, тест за устойчивост на натиск (3000V/минута)
Сценарии за приложение на продукта
1. CATV кабелна телевизия, де{1}}приставка/сателитен приемник
2. Камера за видеонаблюдение / DVR хост за наблюдение на сигурността
3. Комуникационни антени, 5G рутери/подавачи на базови станции
Отговори на често задавани въпроси (FAQ).
Q1: Какви са разликите между коаксиален кабел RG6 и кабел RG59?
Отговор: HD109 (RG6) има по-дебели проводници (1,0 mm срещу 0,8 mm), два пъти повече екраниращи слоеве и по-висока честотна лента на предаване (3GHz срещу 2GHz), което го прави подходящ за сценарии с високо-потребление като 4K/5G.
Q2: Коляно от 90 градуса ще намали ли качеството на сигнала?
Отговор: Няма въздействие! Интерфейсът TV9.5 е позлатен-с контактно съпротивление по-малко от 0,5 mΩ. Вътрешността на лакътя приема технология за радиочестотна компенсация и коефициентът на стояща вълна е по-малък от 1,2.
Q3: Може ли да се използва за погребение на открито?
Отговор: Възможност за персонализиране! Стандартната версия е устойчива на дъжд. Когато е заровен под земята, като опция е необходима защитна обвивка (+LLDPE слой).
