Функционални спецификации
■ Поддържа 3D, Ethernet и Audio Return
■ Гарантирани 7680*4320P/60HZ,4096*2160p/120, Резолюции.
■ Работи с всички UHD телевизори, Blu-ray плейъри, Xbox, PlayStation и други HDMI устройства.
■ 2.0v поддържа скорости на трансфер до 18 Gbps 2.1v поддържа скорости на трансфер до 48 Gbps
■ Друго Ethernet споделяне, HDCP съвместим, CEC поддържан.
■ Поддържа True HD Dolby 7.1 и DTS-HD Master Audio, Увеличете eARC.
■ Съвместим с всяко устройство, оборудвано с HDMI жак.
■ Приложение: LED/OLED телевизионен компютър Мултимедия с висока разделителна способност.
■Опаковка: PE чанта; По поръчка: OEM ODM; Възможност за доставка: 100 000 броя/броя на месец.
| Параметри | ||||||
| Спецификация | Предимства | |||||
| Проводници | 99,99% свободна-кислород мед | за предоставяне на високо{0}}качествен и стабилен цифров сигнал | ||||
| Изолация (вътрешно яке) | HD-PE | Използвайки разпенен PE като изолация, осигурете качество на изображението и предавайте сигнала на изображението със стабилност. | ||||
| Първо екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Второ екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Трето екраниране | 95% AL+MG оплетка | за максимално избягване на EMI и RFI | ||||
| Изолация (външно яке) | Екологично PVC яке/предпазен найлонов ръкав. (цвят по избор) | Дълъг живот; добра защита на кабела; | ||||
| безопасно | ||||||
| външен вид | Инжекционна пластмаса, Zn или Al сплав Метална обвивка | Приятен продукт с HDMI КАБЕЛ от висок-клас | ||||
| Конектор | Позлатен | осигурете превъзходен трансфер на сигнала и живот на максимална производителност | ||||
| Конфигурация | 19+1 щифт | Напълно съвместим със спецификация V2.0 | ||||
| Сертификация | RoHS, UL, CE | Оторизиран сертификат за безопасност и сигурност | ||||
| Цвят | Перлено златисто, матово черно, сребристо, златисто, блестящо черно, бял порцелан, черен порцелан, хромел И ПОВЕЧЕ | Разнообразие от цветови варианти и атрактивен дизайн за задоволяване на нуждите на различни клиенти | ||||
| Наличен габарит | 24/26/28/30AWG | AWG по избор | ||||
| Външен диаметър | 9,0 мм, 8,0 мм, 7,3 мм, 6,0 мм | AWG съответства на външния диаметър. | ||||
| 24AWG-9,0 мм 26AWG-8,0 мм | ||||||
| 28AWG-7,3 мм 30AWG-6,0 мм | ||||||
| Налични варианти и дължини | V2.0 до 40m (1-20m) по избор | Различни дължини за различна употреба | ||||
| V1.4 до 100 м (1-50 м) по избор | ||||||
| Електротехника | Опаковане и доставка | |||||
| Контрол на качеството | работа в съответствие с разпоредбите и правилата в ISO9001:2008 | Подробности за опаковката: Полиетиленова торба за индивидуална опаковка и картонена кутия за контейнерна пратка. Или по желание на клиента. | ||||
| Напрежение | DC300V 5M ома/10ms | Порт: Shen zheng | ||||
| Изолационно съпротивление | 10M мин | Време за изпълнение: | ||||
| Контактно съпротивление | 2 ома макс | Количество (броя) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Работна температура | -25 градуса -80 градуса | Прогн. Време (дни) | 14 | 17 | 21 | По договаряне |
| Скорост на трансфер на данни | 18Gbps макс | |||||
| Диференциален импеданс | 100±10Ω(TDR) | |||||
Представяне на продукта

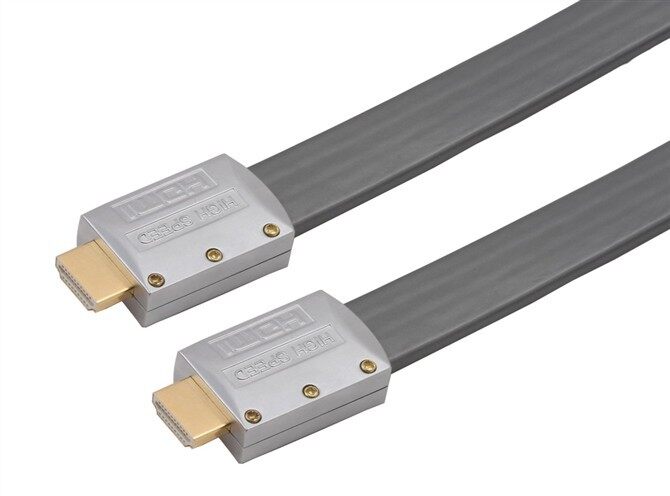

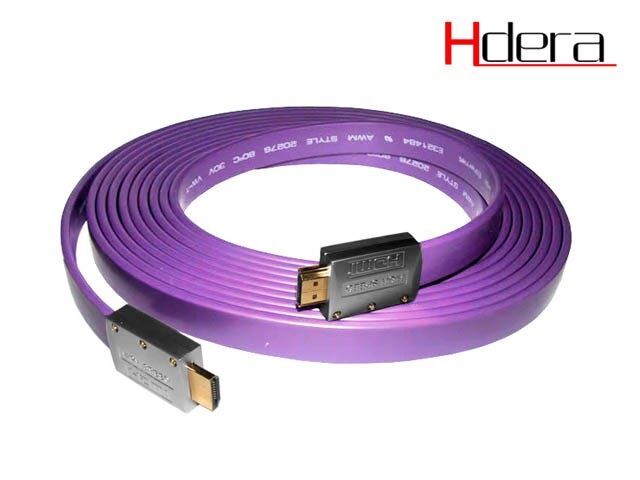

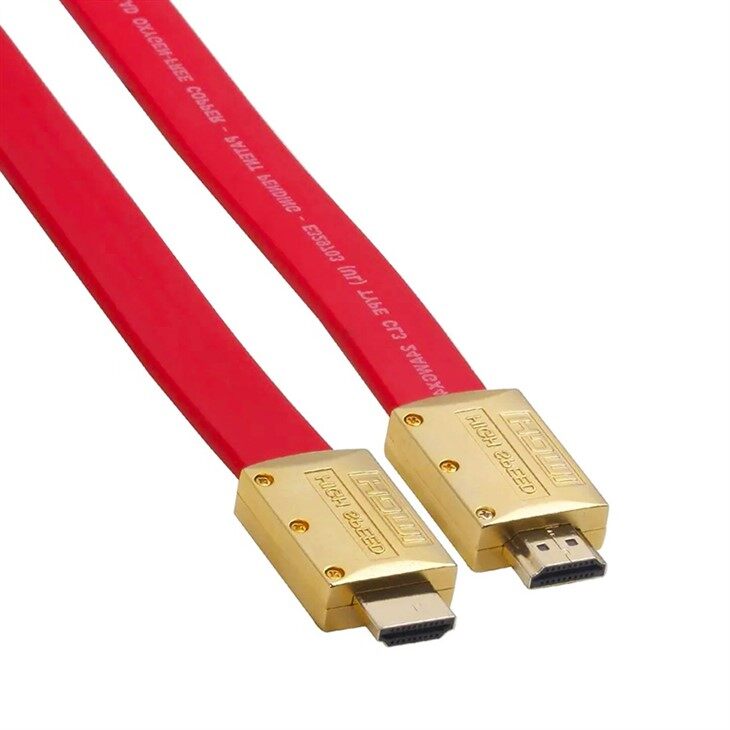

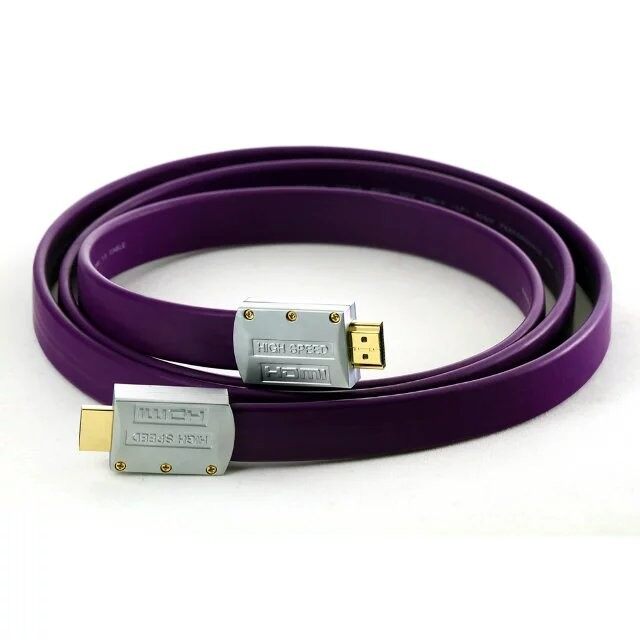

Модел HD1026: Ултра{1}}тънък плосък hdmi 2.1 кабел решение за високо-скоростно предаване, ултра{4}}тънък кабел от цинкова сплав, специално проектиран за висок{5}}клас аудио-визуални системи, разрешава болезнената точка на прорезното окабеляване с иновативен плосък дизайн (дебелина само 4,5 мм) и поддържа 8K@60Hz/4K@120Hz предаване без загуби. Ядрото използва 24K златно-интерфейс + меден проводник с висока-чистота-без кислород (AWG 26-30 е по избор), комбиниран с три слоя екраниране (алуминиево фолио + метална мрежа + плетен слой), ефективно изолиране на електромагнитни смущения и осигуряване на стабилно предаване от 48Gbps честотна лента. Широко съвместим с устройства като PS5, Xbox и ultra-clear TVS, той отговаря на изискванията на взискателни сценарии като домашно кино, електронни спортове и рекламни дисплеи.
Предимства и технологични иновации на плосък hdmi 2.1 кабел
Ултра{0}}тънък и гъвкав дизайн, 18,5×4,5 мм плоско напречно-сечение + гъвкаво PVC външно покритие, лесно вграждане в междини/ъгли на мебели, поддържа окабеляване под прав-ъгъл, подобрявайки естетиката на монтажа
8K предаване без загуби, 48Gbps висока честотна лента (HDMI 2.1 версия) + 26AWG кислород-безкислородно медно ядро за намаляване на импеданса, стабилно предаване на разделителна способност 7680×4320, елиминиране на накъсване/заекване на екрана
Тройна защита от -смущения, AL фолио за предотвратяване на електромагнитно излъчване + ML слой за блокиране на кръстосани смущения + физическо екраниране на плетена мрежа, поддържане на чистотата на сигнала в сложни електромагнитни среди (като близо до електропроводи/маршрутизатори)
Позлатен издръжлив интерфейс, 24K позлатен- HDMI конектор (19-пинов стандарт) + обвивка от цинкова сплав, устойчива на окисляване и корозия, без разхлабване след 5000 многократни включвания и изключвания, удължаване на експлоатационния живот на оборудването
Пълна съвместимост с протоколи, поддържаща HDCP 2.3/ eARC подобрено връщане на звука /Dolby Atmos/DTS:X, постигане на панорамна аудио и честотна синхронизация и безпроблемно превключване между нови и стари устройства
Производство по поръчка, гъвкаво персонализиране на диаметър на проводника (26/28/30AWG), дължина (1-15m), версия (2.0/2.1) и цвят. OEM клиентите могат да отговарят на различни изисквания за оборудване и да оптимизират управлението на веригата за доставки
Основни сценарии за приложение
Висок{0}}система за домашно кино, постигаща скрито окабеляване за 8K телевизор и Blu-ray плейър/саундбар, като се избягват жлебове по стените.
Електронни -спортни и конзолни игри, 4K@120Hz предаване с ултра-ниска латентност, перфектно съвпадение на PS5/Xbox Series X, троен щит за предотвратяване на смущения в сигнала на контролера.
Търговските цифрови табели могат стабилно да предават 8K рекламно съдържание на разстояние от 15 метра. Плоските линии могат лесно да бъдат скрити в пролуките на щандовете, подобрявайки подредеността на изложбената зала.
OEM купувачите трябва да обърнат голямо внимание на ЧЗВ
Q1: В сравнение с конвенционалните кръгли линии, плоските линии влияят ли върху производителността на предаването?
Плоският дизайн променя само външната форма, докато вътрешната структура все още приема независим екраниран кабел с усукана двойка. Лабораторните тестове показват, че затихването на сигнала в рамките на 15 метра е по-малко или равно на 0,5 dB, което отговаря напълно на изискването за скорост от 48 Gbps.
Q2: Модел HD1026 плосък hdmi 2.1 кабел (MOQ) и цикъл на персонализиране?
• Стандартен модел MOQ: 1000 бр
• Персонализирани спецификации (дължина/диаметър на проводника/цвят на интерфейса): започвайки от 5000 броя
• Цикъл на доставка: 15-45 дни (поддържа се експресна услуга)
Въпрос 3: Как да решим проблема със затихването на сигнала при предаване на дълги-разстояния?
За дължини над 20 метра: Препоръчително е да изберете 26AWG медна сърцевина + терминален усилвател на сигнала (може да се предостави подходящо решение).
