Функционални спецификации
■ Поддържа 3D, Ethernet и Audio Return
■ Гарантирани 2160p, 1440p, 1080p, 1080i, разделителни способности.
■ Работи с всички HDTV, Blu-ray плейъри, Xbox, PlayStation и други HDMI устройства.
■ 1.4v поддържа скорости на трансфер до 10.2 Gbps 2.0v поддържа скорости на трансфер до 18 Gbps
■ Друго Ethernet споделяне, HDCP съвместим, CEC поддържан.
■ Поддържа True HD Dolby 7.1 и DTS-HD Master Audio.
■ Съвместим с всяко устройство, оборудвано с HDMI жак.
■ Приложение: LCD/LED TV компютър Мултимедия с висока разделителна способност.
■Опаковка: PE чанта; По поръчка: OEM ODM; Възможност за доставка: 200 000 броя/броя на месец.
| Параметри | ||||||
| Спецификация | Предимства | |||||
| Проводници | 99,99% свободна-кислород мед | за предоставяне на високо{0}}качествен и стабилен цифров сигнал | ||||
| Изолация (вътрешно яке) | HD-PE | Използвайки разпенен PE като изолация, осигурете качество на изображението и предавайте сигнала на изображението със стабилност. | ||||
| Първо екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Второ екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Трето екраниране | 95% AL+MG оплетка | за максимално избягване на EMI и RFI | ||||
| Изолация (външно яке) | Екологично PVC яке/предпазен найлонов ръкав. (цвят по избор) | Дълъг живот; добра защита на кабела; | ||||
| безопасно | ||||||
| външен вид | Инжекционна пластмаса, Zn или Al сплав Метална обвивка | Приятен продукт с HDMI КАБЕЛ от висок-клас | ||||
| Конектор | Позлатен | осигурете превъзходен трансфер на сигнала и живот на максимална производителност | ||||
| Конфигурация | 19+1 щифт | Напълно съвместим със спецификация V2.0 | ||||
| Сертификация | RoHS, UL, CE | Оторизиран сертификат за безопасност и сигурност | ||||
| Цвят | Перлено златисто, матово черно, сребристо, златисто, блестящо черно, бял порцелан, черен порцелан, хромел И ПОВЕЧЕ | Разнообразие от цветови варианти и атрактивен дизайн за задоволяване на нуждите на различни клиенти | ||||
| Наличен габарит | 24/26/28/30AWG | AWG по избор | ||||
| Външен диаметър | 9,0 мм, 8,0 мм, 7,3 мм, 6,0 мм | AWG съответства на външния диаметър. | ||||
| 24AWG-9,0 мм 26AWG-8,0 мм | ||||||
| 28AWG-7,3 мм 30AWG-6,0 мм | ||||||
| Налични варианти и дължини | V2.0 до 40m (1-20m) по избор | Различни дължини за различна употреба | ||||
| V1.4 до 100 м (1-50 м) по избор | ||||||
| Електротехника | Опаковане и доставка | |||||
| Контрол на качеството | работа в съответствие с разпоредбите и правилата в ISO9001:2008 | Подробности за опаковката: Полиетиленова торба за индивидуална опаковка и картонена кутия за контейнерна пратка. Или по желание на клиента. | ||||
| Напрежение | DC300V 5M ома/10ms | Порт: Shen zheng | ||||
| Изолационно съпротивление | 10M мин | Време за изпълнение: | ||||
| Контактно съпротивление | 2 ома макс | Количество (броя) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Работна температура | -25 градуса -80 градуса | Прогн. Време (дни) | 14 | 17 | 21 | По договаряне |
| Скорост на трансфер на данни | 18Gbps макс | |||||
| Диференциален импеданс | 100±10Ω(TDR) | |||||
Като водеща производствена фабрика с повече от десетилетие опит в областта на HDMI, ние преминахме ISO сертификация и тест за съответствие с HDMI Association. Фокусираме се върху изследването и разработването на ултра-тънки плоски кабели и предоставяме персонализирани решения за международни предприятия като LG. Виетнам поддържа водещ пазарен дял. Основните му предимства се крият в: производствена линия от военен-клас: напълно автоматичен процес на прецизно шприцване и златно покритие, контрол на толеранса По-малък или равен на 0,05 mm; вертикална верига на доставки: пълен-контрол на качеството на процеса от-безкислородно пречистване на мед до ламиниране на екраниращ слой; локализирани услуги: Център за складиране и техническа поддръжка е създаден в град Хо Ши Мин, Виетнам

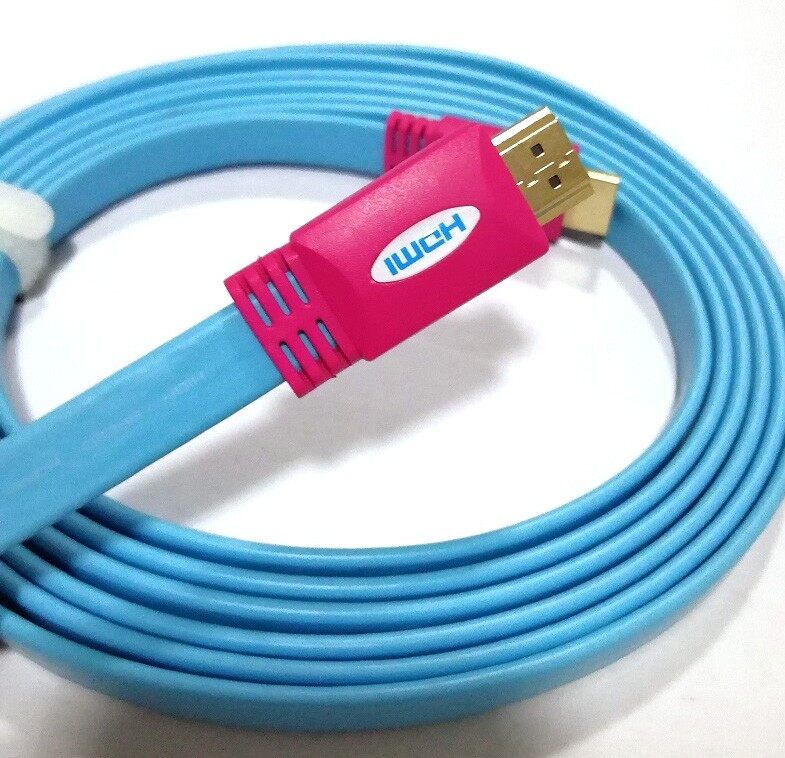

HD1010 серия hdmi към hdmi плосък кабел се отличава с разрушителен структурен дизайн
13,5×3,5 mm плоско тяло на кабела, с PVC външна обвивка с висока-плътност +HD-PE изолационен слой, невидимо окабеляване под килим/безшевно залепване на стена

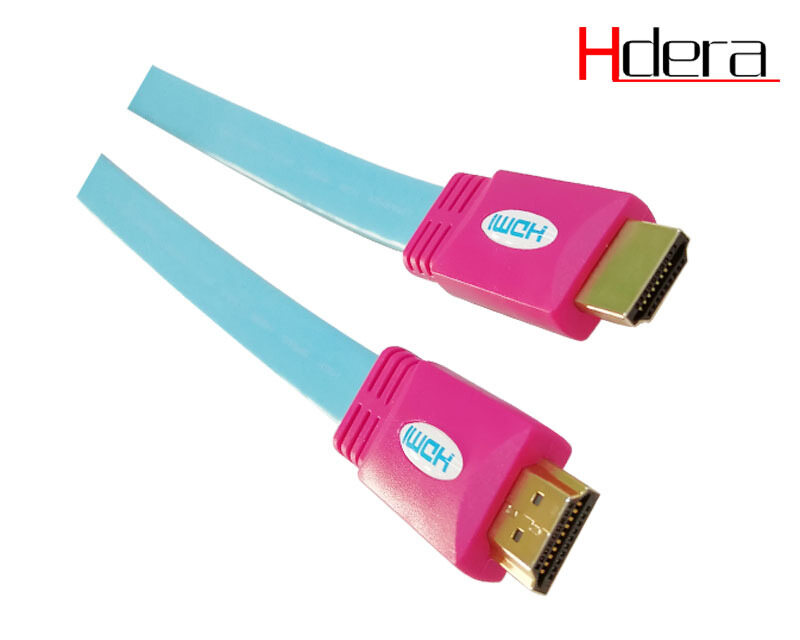

Розово червено съединение за леене под налягане, процес на формоване в нано-мащаб-от една част, устойчив на десет хиляди огъвания, напълно предотвратяващо счупване на интерфейса
28/30AWG безкислородна{2}}медна сърцевина, 99,99% чистота OFC проводник, съпротивление намалено с 40%, нулево затихване на сигнала
Ефективност на предаване в кино{0}}клас hdmi към hdmi плосък кабел 4K Ultra HD двигател
Версия 2.0:18Gbps честотна лента (76% по-висока от версия 1.4), поддържа 2160P@60Hz/HDR10, отговаряйки на изискванията за цветопредаване на LG OLED TVS
3D аудио матрицата предава Dolby Atmos/DTS:X съраунд звук, а възвратният аудио канал (ARC) опростява окабеляването на домашното кино.
Приспособимост към околната среда във Виетнам
Висока температура и висока влажност, AL+ML двойно-слойно екраниране, без окисление при 95% влажност
Често включване и изключване, 24-каратово златно-интерфейс (дебелина 15 μm), живот при включване и изключване 5000 пъти
Сложна електромагнитна среда, усукана двойка + покритие от калаено фолио, EMI затихване > 30dB
Сценарии за приложение
Ексклузивна оптимизация за устройства на LG, калибриране на цветовата синхронизация за телевизори от серия LG C2/G2 и поддръжка на променлива скорост на опресняване (VRR) за монитори за игри LG UltraGear
ЧЗВ Ключови технически въпроси и отговори
Q1: Плоските проводници по-податливи ли са на повреди от кръглите?
HD1010 е преминал теста за 100 000-кратно огъване (стандарт ASTM D2176). Плоската му структура разпръсква напрежението, а устойчивостта му на търкаляне се увеличава три пъти.
Q2: Защо виетнамските клиенти трябва да изберат версия 2.0?
Степента на проникване на 4K съдържание във Виетнам достигна 62% (данни от 2023 г.), а честотната лента от 18 Gbps на версия 2.0 може да работи с пълен капацитет: MyTV 4K услуга с ултра-висока-детайлност, VTVcab ON спортно предаване на живо
Q3: Плосък кабел hdmi към hdmi с дължина 50 фута ще причини ли затихване на сигнала?
Действително измерване на 15-метрово предаване с помощта на технология за активна компенсация на сигнала:
Дълбочина на цвета: Поддържане 4:4:4, забавяне: < 0,5 ms (стандарт за игра)
