Функционални спецификации

■ Поддържа 3D, Ethernet и Audio Return
■ Гарантирани 2160p, 1440p, 1080p, 1080i, разделителни способности.
■ Работи с всички HDTV, Blu-ray плейъри, Xbox, PlayStation и други HDMI устройства.
■ 1.4v поддържа скорости на трансфер до 10.2 Gbps 2.0v поддържа скорости на трансфер до 18 Gbps
■ Друго Ethernet споделяне, HDCP съвместим, CEC поддържан.
■ Поддържа True HD Dolby 7.1 и DTS-HD Master Audio.
■ Съвместим с всяко устройство, оборудвано с HDMI жак.
■ Приложение: LCD/LED TV компютър Мултимедия с висока разделителна способност.
■Опаковка: PE чанта; По поръчка: OEM ODM; Възможност за доставка: 200 000 броя/броя на месец.
| Параметри | ||||||
| Спецификация | Предимства | |||||
| Проводници | 99,99% свободна-кислород мед | за предоставяне на високо{0}}качествен и стабилен цифров сигнал | ||||
| Изолация (вътрешно яке) | HD-PE | Използвайки разпенен PE като изолация, осигурете качество на изображението и предавайте сигнала на изображението със стабилност. | ||||
| Първо екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Второ екраниране | 100% алуминиево фолио | предотвратяване на високочестотни шумове и смущения от външна електромагнитна енергия | ||||
| Трето екраниране | 95% AL+MG оплетка | за максимално избягване на EMI и RFI | ||||
| Изолация (външно яке) | Екологично PVC яке/предпазен найлонов ръкав. (цвят по избор) | Дълъг живот; добра защита на кабела; | ||||
| безопасно | ||||||
| външен вид | Инжекционна пластмаса, Zn или Al сплав Метална обвивка | Приятен продукт с HDMI КАБЕЛ от висок-клас | ||||
| Конектор | Позлатен | гарантира превъзходен трансфер на сигнал и живот на максимална производителност | ||||
| Конфигурация | 19+1 щифт | Напълно съвместим със спецификация V2.0 | ||||
| Сертификация | RoHS, UL, CE | Оторизиран сертификат за безопасност и сигурност | ||||
| Цвят | Перлено златисто, матово черно, сребристо, златисто, блестящо черно, бял порцелан, черен порцелан, хромел И ПОВЕЧЕ | Разнообразие от цветови варианти и атрактивен дизайн за задоволяване на нуждите на различни клиенти | ||||
| Наличен габарит | 24/26/28/30AWG | AWG по избор | ||||
| Външен диаметър | 9,0 мм, 8,0 мм, 7,3 мм, 6,0 мм | AWG съответства на външния диаметър. | ||||
| 24AWG-9,0 мм 26AWG-8,0 мм | ||||||
| 28AWG-7,3 мм 30AWG-6,0 мм | ||||||
| Налични варианти и дължини | V2.0 до 40m (1-20m) по избор | Различни дължини за различна употреба | ||||
| V1.4 до 100 м (1-50 м) по избор | ||||||
| Електротехника | Опаковане и доставка | |||||
| Контрол на качеството | работа в съответствие с разпоредбите и правилата в ISO9001:2008 | Подробности за опаковката: Полиетиленова торба за индивидуална опаковка и картонена кутия за контейнерна пратка. Или по желание на клиента. | ||||
| Напрежение | DC300V 5M ома/10ms | Порт: Shen zheng | ||||
| Изолационно съпротивление | 10M мин | Време за изпълнение: | ||||
| Контактно съпротивление | 2 ома макс | Количество (броя) | 500 - 2000 | 2001 - 5000 | 5001 - 8000 | >8000 |
| Работна температура | -25 градуса -80 градуса | Прогн. Време (дни) | 14 | 17 | 21 | По договаряне |
| Скорост на трансфер на данни | 18Gbps Макс | |||||
| Диференциален импеданс | 100±10Ω(TDR) | |||||
Представяне на продукта

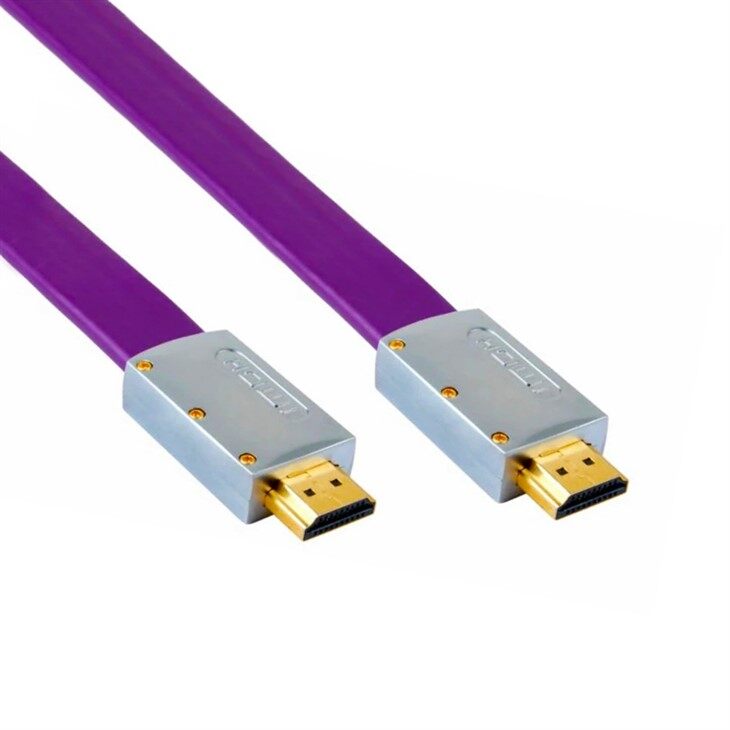

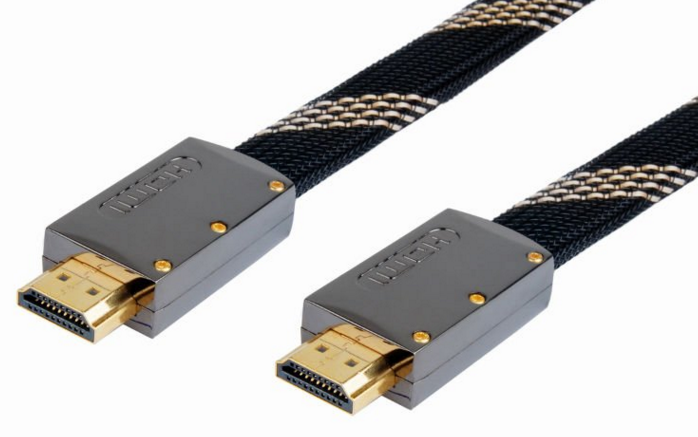

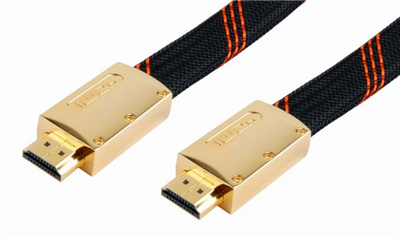

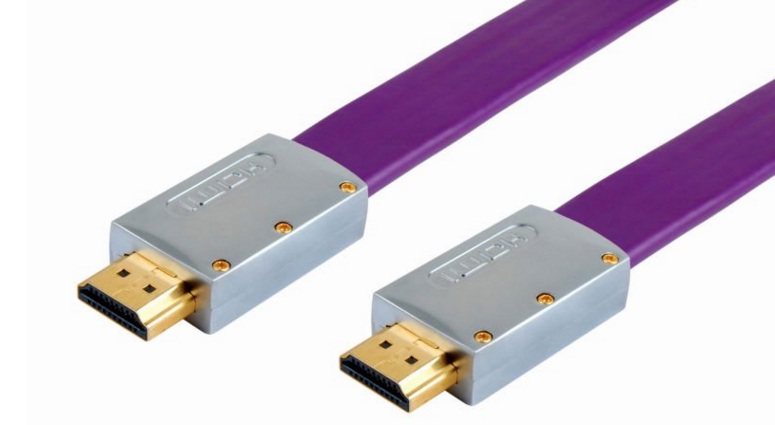

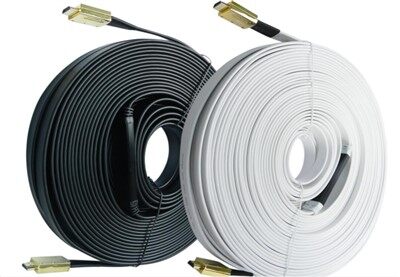

Плосък hdmi удължителен кабел HD1013 е решение за предаване на аудио и видео на ултра-далечни-разстояния, специално проектирано за глобални потребители. Той използва иновативна структура на корпуса на плоския кабел (с дебелина само 3,8 мм) и материали от промишлен-клас, преодолявайки ограниченията на разстоянието на традиционните кръгли кабели и поддържайки предаване без загуби до 30 метра. Опционални двойни версии HDMI 1.4/2.0, съвместими с 4K@60Hz качество на картината с висока-дефиниция, отговарящи на изискванията за окабеляване на дълги-разстояния на системи за домашно кино, търговски изложбени зали и др.
Пет основни предимства на продукта
1. Свръх-дълго стабилно предаване, меден проводник без-кислород с висока-чистота (OFC) намалява загубата на съпротивление, комбиниран с AL+ML екраниране, анти-електромагнитни смущения в рамките на 30 метра, затихване на сигнала по-малко от 0,5dB
2. Плосък и невидим дизайн, 16,8 × 3,8 mm ултра тънко тяло на кабела + външно одеяло от PVC найлонова мрежа, може да се вгради в килими/стенни шевове, страхувайте се от натиск при стъпване, кажете сбогом на проблемите с разхвърляните кабели
3. Позлатена-високо{2}}ефективна връзка, 24K позлатен-интерфейс подобрява проводимостта, преоразмерява окисляването и корозията и осигурява живот от над 10 000 поставяния и изваждания. Корпусът от цинкова сплав е удароустойчив-и против-счупване
4. Всички-съвместимост със сценарии, поддържащи версии на HDMI 1.4 (1080P@120Hz) или 2.0 (4K@60Hz/HDR), съвместими с масови устройства като PS5, проектори и TVS
5. Гъвкава и издръжлива структура, PE изолационен слой с висока - плътност + найлонова опънна мрежа, радиус на огъване < 15 mm, устойчив на температурна разлика от -20 градуса до 80 градуса, подходящ за промишлени среди
Сценарии за приложение на плосък hdmi удължителен кабел
1. Интелигентен дом: Окабеляване на таблото на стената на телевизора/Връзка на таванния проектор/игровата конзола-разширение на стаята
2. Търговски площи: Синхронизация на много-екрани в изложбени зали/прожектиране на презентационни екрани в зали за срещи/дистанционно управление на цифрови билбордове
3. Професионално аудио-визуално: Студийна система за наблюдение/Каскадно свързване на сценично оборудване/Пренос на-далечни разстояния за наблюдение на сигурността
4. Глобална приложимост: Съответства на международните сертификати RoHS/CE/FCC, със само-адаптивно напрежение (5V/50mA) и съвместим с американски стандартни/европейски стандартни контакти
Често задавани въпроси от потребителя (FAQ)
Q1: Качеството на картината ще бъде ли намалено, когато плоският удължителен HDMI кабел се предава на разстояние от 30 метра?
не! Импедансът е намален чрез използване на 26AWG удебелена безкислородна{1}}медна сърцевина (по избор), комбинирана с троен екраниращ слой. Измерено е, че 4K сигналите могат да се предават на разстояние от 30 метра без следи или цветни оттенъци.
Q2: Може ли жицата да се огъне за употреба?
Поддържа хоризонтално огъване на 180 градуса и надлъжно навиване, но избягвайте многократно огъване в една и съща позиция (препоръчва се радиусът на огъване да бъде по-голям от 3 cm).
В3: Гаранция и услуги за персонализиране?
Ние предлагаме 24-месечна гаранция и приемаме индивидуални поръчки за цвят на корпуса (черен/сребрист), дължина (1-30 м) и покритие на фугите (никел/злато).
